Coussinets de Vilebrequin Renforcés ACL Race Series - Nissan CA18DET

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

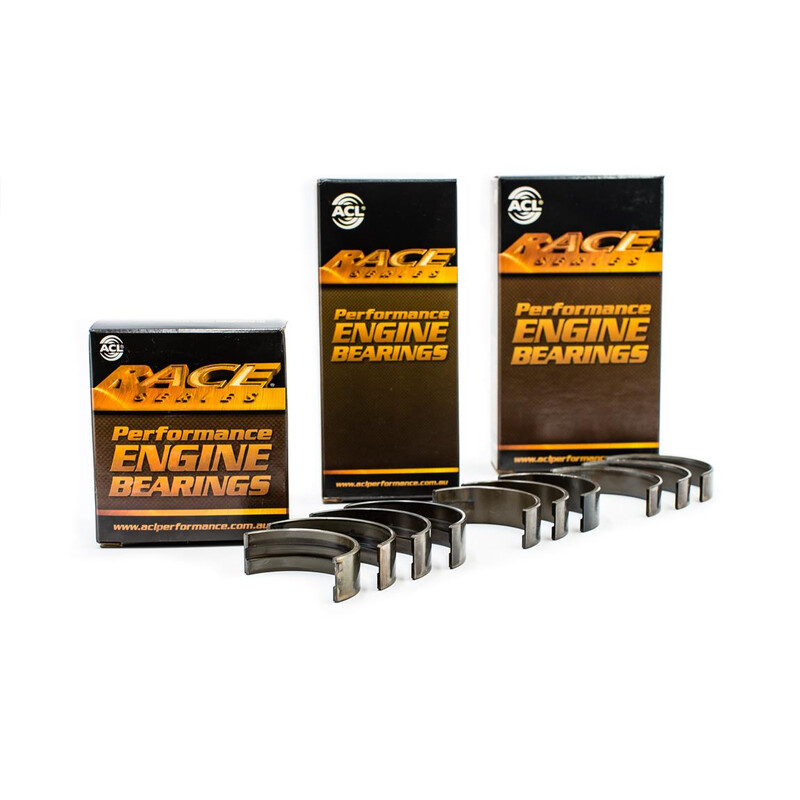

Coussinets de Vilebrequin Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Ford/Corsair/SOHC 8v/NIssan CA20E
• Nissan/Bluebird/SOHC 8v/CA16
• Nissan/Exa/DOHC 16v/CA16DE
• Nissan/Gazelle/SOHC/CA18
• Nissan/Exa, Silvia/DOHC 16V/CA18DE
• Nissan/Bluebird, Silvia/SOHC 8v Turbo/CA18ET
• Nissan/180SX, Silvia/DOHC 16v Turbo/CA18DET
• Nissan/Bluebird Series 3, Gazelle, Pintara , Ford Corsair/SOHC 8v/CA20E
• Nissan/Bluebird Series 3/SOHC 8v/CA20S
• Nissan/Sunny, Pulsar/SOHC 8v Diesel/CD17
• Nissan/Sunny, Pulsar, Serena, Primera/SOHC 8v Diesel/CD20
• Nissan/Serena, Primera/SOHC 8v Turbo Diesel/CD20-T
