Coussinets de Vilebrequin Renforcés ACL Race Series - BMW M40, M41, M42, M43, M44 (E30, E36, E39, E46, E60, E87, E90)

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

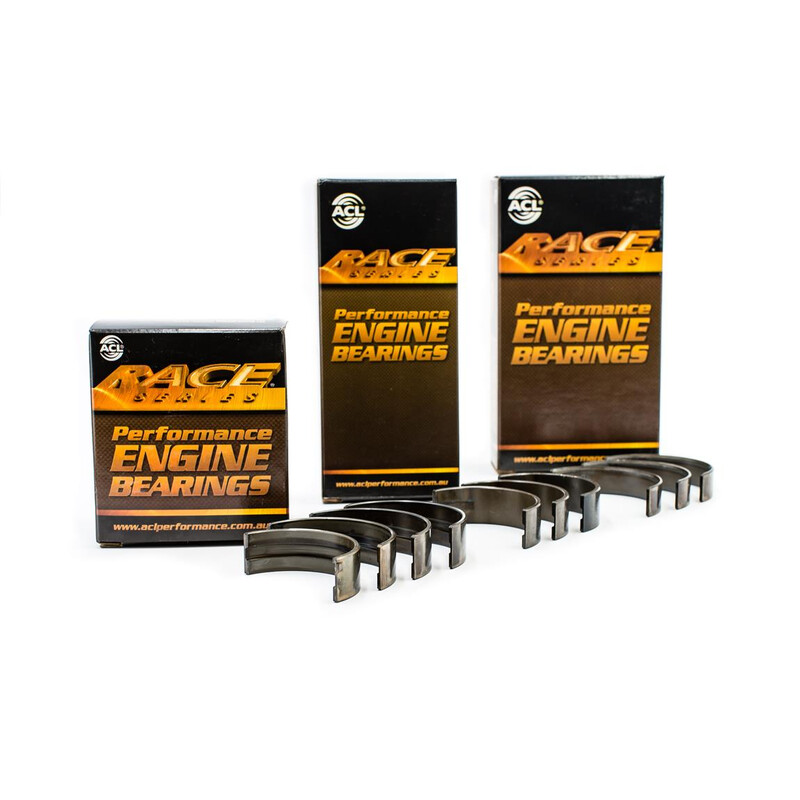

Coussinets de Vilebrequin Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• BMW/316i/SOHC 8v/M40B16
• BMW/316i/SOHC 8v/M43B16
• BMW/1 (E87)/118 d/M47D20
• BMW/1 (E87)/120 d/M47D20
• BMW/3 (E46)/320 d/M47D20
• BMW/3 (E46)/318 d/M47D20
• BMW/3 (E90)/320 d/M47D20
• BMW/3 (E90)/318 d/M47D20
• BMW/3 Compact (E46)/320 td/M47D20
• BMW/3 Compact (E46)/318 td/M47D20
• BMW/3 coupe (E46)/320 Cd/M47D20
• BMW/3 convertible (E46)/320 Cd/M47D20
• BMW/3 Touring (E46)/320 d/M47D20
• BMW/3 Touring (E46)/318 d/M47D20
• BMW/3 Touring (E91)/320 d/M47D20
• BMW/3 Touring (E91)/318 d/M47D20
• BMW/5 (E39)/520 d/M47D20
• BMW/5 (E60)/520 d/M47D20
• BMW/5 Touring (E39)/520 d/M47D20
• BMW/5 Touring (E61)/520 d/M47D20
• BMW/X3 (E83)/2.0 d/M47D20
• BMW/3 (E30)/316 i/M40B16
• BMW/3 (E36)/316 i/M40B16
• BMW/3 (E36)/316 i/M43B16
• BMW/3 (E36)/318 tds/M41D17
• BMW/3 (E36)/318 is/M44B19
• BMW/3 (E46)/316 i/M43B16
• BMW/3 (E46)/318 i/M43B19
• BMW/3 (E46)/316 i/M43B19
• BMW/3 Compact (E36)/316 i/M43B16
• BMW/3 Compact (E36)/316 g/M43B16
• BMW/3 Compact (E36)/318 tds/M41D17
• BMW/3 Compact (E36)/318 ti/M44B19
• BMW/3 Compact (E36)/316 i/M43B19
• BMW/3 coupe (E36)/316 i/M43B16
• BMW/3 coupe (E36)/318 is/M44B19
• BMW/3 coupe (E46)/316 Ci/M43B16
• BMW/3 coupe (E46)/318 Ci/M43B19
• BMW/3 convertible (E30)/316 i Baur TC/M40B16
• BMW/3 Touring (E30)/316 i/M40B16
• BMW/3 Touring (E36)/316 i/M43B16
• BMW/3 Touring (E36)/318 tds/M41D17
• BMW/3 Touring (E46)/318 i/M43B19
• BMW/Z3 Roadster (E36)/1.9 i/M44B19
• BMW/Z3 Roadster (E36)/1.9 i/M43B19
• BMW/318i/SOHC 8v/M40B18
• BMW/318i/DOHC 16v/M42B18
• BMW/318i/SOHC 8v/M43B18
• BMW/316i, 318i, Z3/SOHC 8v/M43B19
• BMW/316i, 318i, Z3/DOHC 16v/M44B19
