Coussinets de Bielles Renforcés ACL Race Series - Volvo B200, B204, B230, B234

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

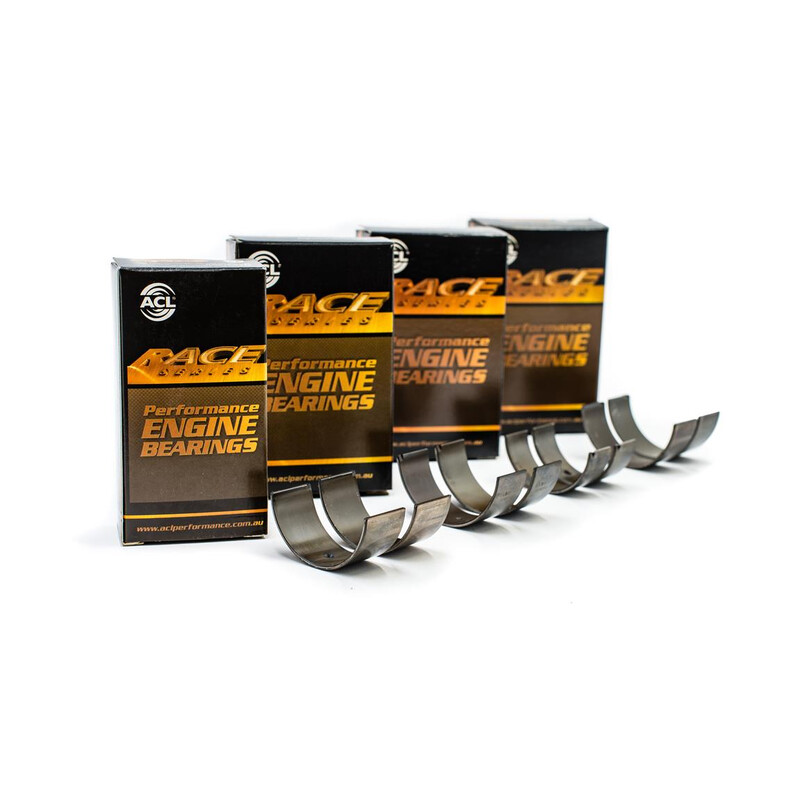

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Volvo/740, 940, 960/DOHC 16v/B234
• Volvo/240/SOHC/OHC 8v/B 200 E
• Volvo/240/SOHC/OHC 8v/B 200 F
• Volvo/240/SOHC/OHC 8v/B 200 K
• Volvo/340-360/SOHC/OHC 8v/B 200 K
• Volvo/340-360/SOHC/OHC 8v/B 200 F
• Volvo/340-360/SOHC/OHC 8v/B 200 E
• Volvo/740/SOHC/OHC 8v/B 200 E
• Volvo/740/SOHC/OHC 8v/B 200 K
• Volvo/740/SOHC/OHC 8v/B 200 ET
• Volvo/740/SOHC/OHC 8v/B 200 F
• Volvo/740/SOHC/OHC 8v/B 200 G
• Volvo/740/SOHC/OHC 8v/B 200 FT
• Volvo/940/SOHC/OHC 8v/B 200 E
• Volvo/940/SOHC/OHC 8v/B 200 G
• Volvo/940/SOHC/OHC 8v/B 200 F
• Volvo/940/SOHC/OHC 8v/B 200 FT
• Volvo/940 II/SOHC/OHC 8v/B 200 G
• Volvo/940 II/SOHC/OHC 8v/B 200 GT
• Volvo/940 II/SOHC/OHC 8v/B 200 FT
• Volvo/240/SOHC/OHC 8v/B 230 K
• Volvo/240/SOHC/OHC 8v/B 230 A
• Volvo/240/SOHC/OHC 8v/B 230 F
• Volvo/240/SOHC/OHC 8v/B 230 E
• Volvo/740/SOHC/OHC 8v/B 230 A
• Volvo/740/SOHC/OHC 8v/B 230 F
• Volvo/740/SOHC/OHC 8v/B 23 A
• Volvo/740/SOHC/OHC 8v/B 230 E
• Volvo/740/SOHC/OHC 8v/B 230 FB
• Volvo/740/SOHC/OHC 8v/B 230 ET
• Volvo/740/SOHC/OHC 8v/B 230 FT
• Volvo/740/SOHC/OHC 8v/B 230 GT
• Volvo/740/SOHC/OHC 8v/B 230 K
• Volvo/760/SOHC/OHC 8v/B 230 K
• Volvo/760/SOHC/OHC 8v/B 230 FT
• Volvo/760/SOHC/OHC 8v/B 230 ET
• Volvo/780/SOHC/OHC 8v/B 230 FT
• Volvo/940/SOHC/OHC 8v/B 230 FT
• Volvo/940/SOHC/OHC 8v/B 230 FB
• Volvo/940/SOHC/OHC 8v/B 230 G
• Volvo/940/SOHC/OHC 8v/B 230 FD
• Volvo/940/SOHC/OHC 8v/B 230 FK
• Volvo/940/SOHC/OHC 8v/B 230 FT+
• Volvo/940 II/SOHC/OHC 8v/B 230 FB
• Volvo/940 II/SOHC/OHC 8v/B 230 FD
• Volvo/940 II/SOHC/OHC 8v/B 230 FK
• Volvo/940 II/SOHC/OHC 8v/B 230 FT
• Volvo/960/SOHC/OHC 8v/B 230 FT
• Volvo/740/DOHC 16v/B 204 E
• Volvo/940/DOHC 16v/B 204 E
• Volvo/960/DOHC 16v/B 204 E
• Volvo/740/DOHC 16v/B 234 F
• Volvo/940/DOHC 16v/B 234 F
• Volvo/940/DOHC 16v/B 234 G
