Coussinets de Bielles Renforcés ACL Race Series - Peugeot TU, XU

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

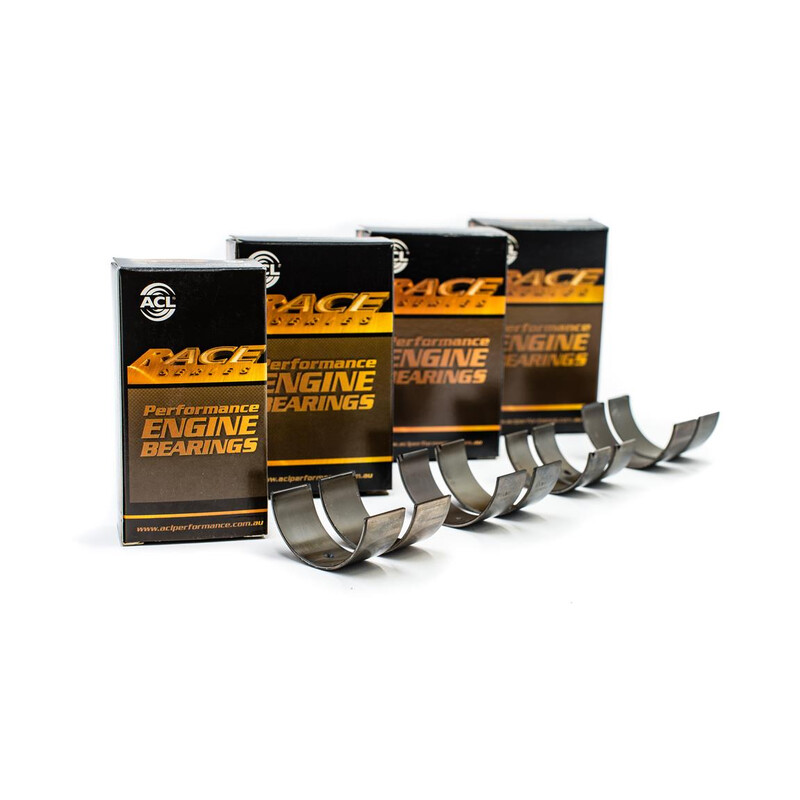

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Renault/R14/SOHC 8v/150-X5J
• Renault/R14/SOHC 8v/129-5, XZ7R
• Citroën/AX/SOHC/OHC 8v/TU9M
• Citroën/SAXO/SOHC/OHC 8v/TU9M
• Peugeot/106 I/SOHC/OHC 8v/TU9M
• Peugeot/106 I/SOHC/OHC 8v/TU9
• Peugeot/106 II/SOHC/OHC 8v/TU9M
• Peugeot/205 II/SOHC/OHC 8v/TU9M
• Peugeot/205 II/SOHC/OHC 8v/TU9
• Peugeot/104/SOHC/OHC 8v/XV3
• Peugeot/104/SOHC/OHC 8v/XV5
• Citroën/VISA/SOHC/OHC 8v/XV8
• Peugeot/104/SOHC/OHC 8v/XV8
• Peugeot/205/SOHC/OHC 8v/XV8
• Peugeot/205 II/SOHC/OHC 8v/TU3.2
• Citroën/SAXO/SOHC/OHC 8v/TU5JP
• Citroën/XSARA/SOHC/OHC 8v/TU5JP
• Peugeot/106 I/SOHC/OHC 8v/TU5JP
• Peugeot/106 II/SOHC/OHC 8v/TU5JP
• Peugeot/206/SOHC/OHC 8v/TU5JP
• Peugeot/306/SOHC/OHC 8v/TU5JP
• Citroën/BERLINGO/DOHC 16v/TU5JP4
• Citroën/C2/DOHC 16v/TU5JP4
• Citroën/C3/DOHC 16v/TU5JP4
• Citroën/C3 I/DOHC 16v/TU5JP4
• Citroën/C4/DOHC 16v/TU5JP4
• Citroën/C4 I/DOHC 16v/TU5JP4
• Citroën/C4 II/DOHC 16v/TU5JP4
• Citroën/SAXO/DOHC 16v/TU5JP4
• Citroën/XSARA/DOHC 16v/TU5JP4
• Citroën/C-QUATRE/DOHC 16v/TU5JP4
• Citroën/ELYSEE/DOHC 16v/TU5JP4
• Peugeot/1007/DOHC 16v/TU5JP4
• Peugeot/206/DOHC 16v/TU5JP4
• Peugeot/207/DOHC 16v/TU5JP4
• Peugeot/307/DOHC 16v/TU5JP4
• Peugeot/308 I/DOHC 16v/TU5JP4
• Peugeot/405 II/DOHC 16v/TU5JP4
• Peugeot/HOGGAR/DOHC 16v/TU5JP4
• Peugeot/PARTNER/DOHC 16v/TU5JP4
• Peugeot/308/DOHC 16v/TU5JP4
• Peugeot/408/DOHC 16v/TU5JP4
• Peugeot/205 I/SOHC/OHC 8v/TU1
• Peugeot/205 II/SOHC/OHC 8v/TU1
• Peugeot/309 II/SOHC/OHC 8v/TU1
• Citroën/BERLINGO/SOHC/OHC 8v/TU1JP
• Citroën/C2/SOHC/OHC 8v/TU1JP
• Citroën/C3 I/SOHC/OHC 8v/TU1JP
• Citroën/SAXO/SOHC/OHC 8v/TU1JP
• Peugeot/106 II/SOHC/OHC 8v/TU1JP
• Peugeot/206/SOHC/OHC 8v/TU1JP
• Peugeot/PARTNER/SOHC/OHC 8v/TU1JP
• Peugeot/106 II/SOHC/OHC 8v/TU1M
• Citroën/AX/SOHC/OHC 8v/TU1M
• Citroën/BERLINGO/SOHC/OHC 8v/TU1M
• Citroën/BX/SOHC/OHC 8v/TU1M
• Citroën/C15/SOHC/OHC 8v/TU1M
• Citroën/SAXO/SOHC/OHC 8v/TU1M
• Citroën/ZX/SOHC/OHC 8v/TU1M
• Peugeot/106 I/SOHC/OHC 8v/TU1M
• Peugeot/205 I/SOHC/OHC 8v/TU1M
• Peugeot/306/SOHC/OHC 8v/TU1M
• Peugeot/309 II/SOHC/OHC 8v/TU1M
• Peugeot/PARTNER/SOHC/OHC 8v/TU1M
• Peugeot/205 II/SOHC/OHC 8v/TU2.4
• Citroën/AX/SOHC/OHC 8v/TU2.4
• Peugeot/106 I/SOHC/OHC 8v/TU2J2
• Peugeot/104/SOHC/OHC 8v/XW3
• Peugeot/104/SOHC/OHC 8v/XW7
• Peugeot/205 I/SOHC/OHC 8v/XW7
• Peugeot/205 II/SOHC/OHC 8v/XW7
• Peugeot/205 I/SOHC/OHC 8v/TU3A
• Peugeot/205 II/SOHC/OHC 8v/TU3A
• Peugeot/309 I/SOHC/OHC 8v/TU3A
• Peugeot/309 II/SOHC/OHC 8v/TU3A
• Citroën/AX/SOHC/OHC 8v/TU3CP
• Peugeot/205 I/SOHC/OHC 8v/TU3CP
• Peugeot/205 II/SOHC/OHC 8v/TU3CP
• Citroën/AX/SOHC/OHC 8v/TU3M
• Citroën/BX/SOHC/OHC 8v/TU3M
• Citroën/C15/SOHC/OHC 8v/TU3M
• Peugeot/106 I/SOHC/OHC 8v/TU3M
• Peugeot/205 I/SOHC/OHC 8v/TU3M
• Peugeot/205 II/SOHC/OHC 8v/TU3M
• Peugeot/309 I/SOHC/OHC 8v/TU3M
• Peugeot/309 II/SOHC/OHC 8v/TU3M
• Peugeot/205 I/SOHC/OHC 8v/TU3S
• Peugeot/205 II/SOHC/OHC 8v/TU3S
• Peugeot/309 I/SOHC/OHC 8v/TU3S
• Citroën/BX/SOHC/OHC 8v/XY6B
• Peugeot/104/SOHC/OHC 8v/XY6B
• Peugeot/205 I/SOHC/OHC 8v/XY6B
• Peugeot/205 II/SOHC/OHC 8v/XY6B
• Citroën/C15/SOHC/OHC 8v/XY7
• Citroën/VISA/SOHC/OHC 8v/XY7
• Peugeot/205 I/SOHC/OHC 8v/XY7
• Peugeot/205 II/SOHC/OHC 8v/XY7
• Citroën/BX/SOHC/OHC 8v/XY8
• Citroën/VISA/SOHC/OHC 8v/XY8
• Peugeot/205 I/SOHC/OHC 8v/XY8
• Peugeot/205 II/SOHC/OHC 8v/XY8
• Citroën/C2/SOHC/OHC 8v/TU3JP
• Citroën/C3 I/SOHC/OHC 8v/TU3JP
• Citroën/C3/SOHC/OHC 8v/TU3JP
• Peugeot/1007/SOHC/OHC 8v/TU3JP
• Peugeot/206/SOHC/OHC 8v/TU3JP
• Peugeot/PARTNER/SOHC/OHC 8v/TU3JP
• Citroën/BERLINGO/SOHC/OHC 8v/TU3JP
• Citroën/SAXO/SOHC/OHC 8v/TU3JP
• Citroën/XSARA/SOHC/OHC 8v/TU3JP
• Peugeot/106 II/SOHC/OHC 8v/TU3JP
• Peugeot/207/SOHC/OHC 8v/TU3JP
• Peugeot/306/SOHC/OHC 8v/TU3JP
• Peugeot/307/SOHC/OHC 8v/TU3JP
• Peugeot/HOGGAR/SOHC/OHC 8v/TU3JP
• Citroën/ZX/SOHC/OHC 8v/TU3JP
• Peugeot/205 II/SOHC/OHC 8v/TU3JP
• Peugeot/106 II/SOHC/OHC 8v/TU5J2
• Peugeot/106 I/SOHC/OHC 8v/TU5J2
• Citroën/VISA/SOHC/OHC 8v/XU5J
• Peugeot/205 I/SOHC/OHC 8v/XU5J
• Peugeot/205 II/SOHC/OHC 8v/XU5J
• Citroën/BX/SOHC/OHC 8v/XU5J
• Peugeot/309 I/SOHC/OHC 8v/XU5J
• Citroën/XANTIA/SOHC/OHC 8v/XU5JP
• Citroën/ZX/SOHC/OHC 8v/XU5JP
• Peugeot/405 II/SOHC/OHC 8v/XU5JP
• Peugeot/406/SOHC/OHC 8v/XU5JP
