Arceau Multipoints à Souder Cybul V4 pour Nissan 200SX S13

Spécifications des Arceaux Multipoints Cybul

La société polonaise Cybul, spécialisée dans la métallurgie pour l'automobile, propose des arceaux multipoints conformes à l'Annexe J de la FIA à destination des voitures de sport les plus populaires. Offrant une protection supplémentaire des occupants en cas d'accident, cet élément de sécurité est indispensable pour les véhicules utilisés sur circuit ou en rallye.

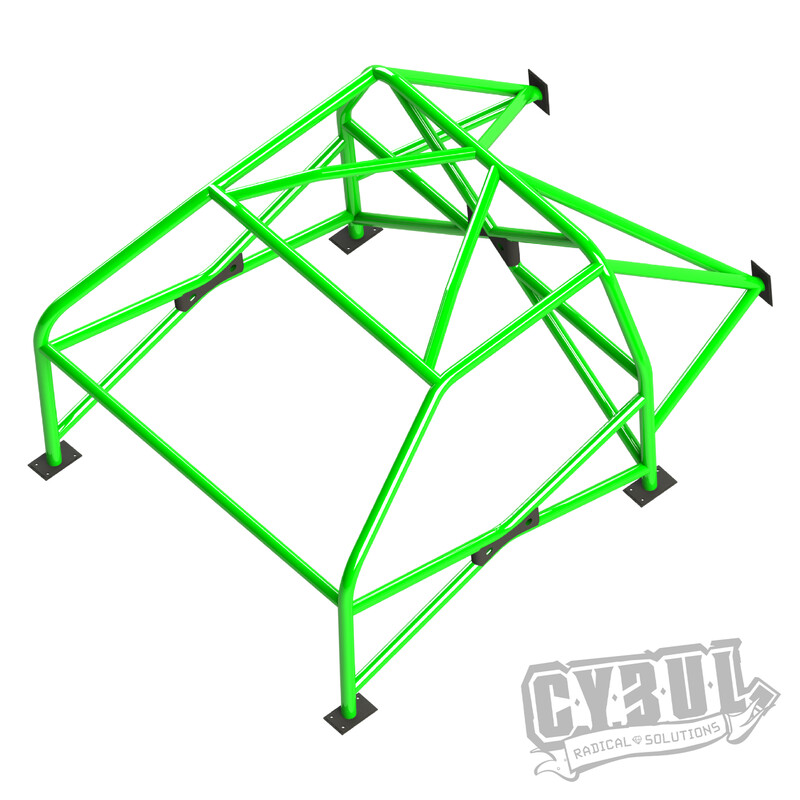

Pour la production de ses arceaux, Cybul utilise des tubes d'acier E355 sans soudure de 45 mm de diamètre et 2,5 mm d'épaisseur pour les principaux et 40 mm et 2 mm pour les secondaires, en accord avec les normes FIA. Afin de garantir une compatibilité parfaite, l'habitacle des véhicules est d'abord scanné en 3D puis le design est élaboré à l'aide d'un logiciel de CAO 3D. Les tubes de l'arceau sont dessinés de façon à ce qu'ils se positionnent au plus près de la carrosserie afin de limiter au maximum leur impact sur le champ de vision.

Ces tubes sont découpés au laser en interne et présentent une numérotation gravée également au laser. Cybul utilise une cintreuse à mandrin CNC pour garantir une précision maximale (+/- 0,1 degré) et une ovalisation des tubes quasi inexistante.

La gamme Cybul est déclinée en plusieurs versions, de la structure la plus simple à la plus élaborée, avec la possibilité pour les portes d'intégrer des barres type Nascar (homologuées FIA Annexe J uniquement dans le cadre du drift). Chaque arceau est livré non peint, prêt à souder, avec un schéma d'assemblage détaillé indiquant le placement des tubes. Tous les tubes, plaques de métal et renforts ont été étudiés de façon à s'adapter parfaitement à la structure et faciliter le montage.

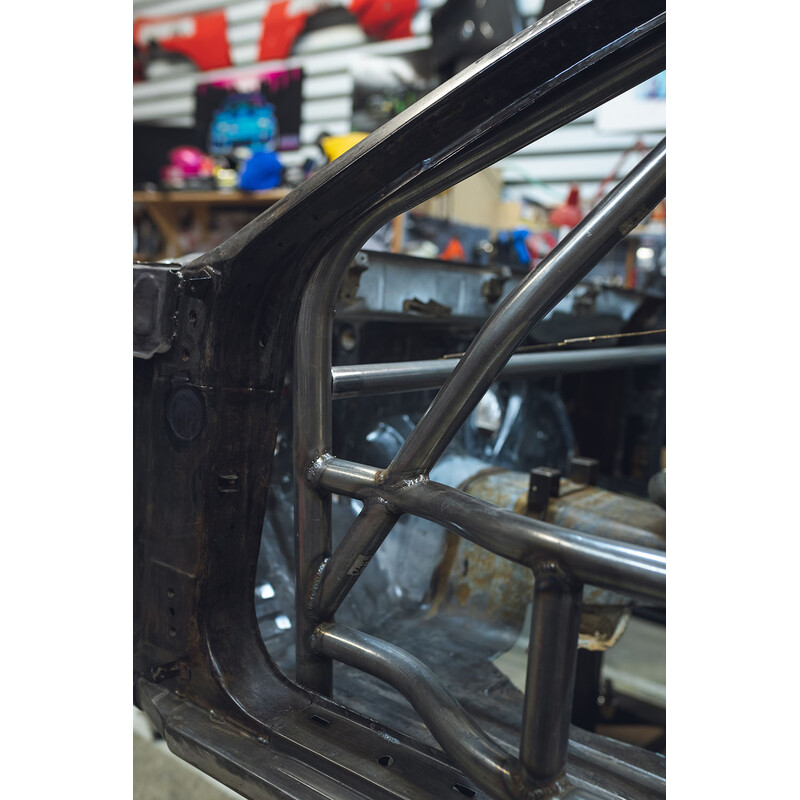

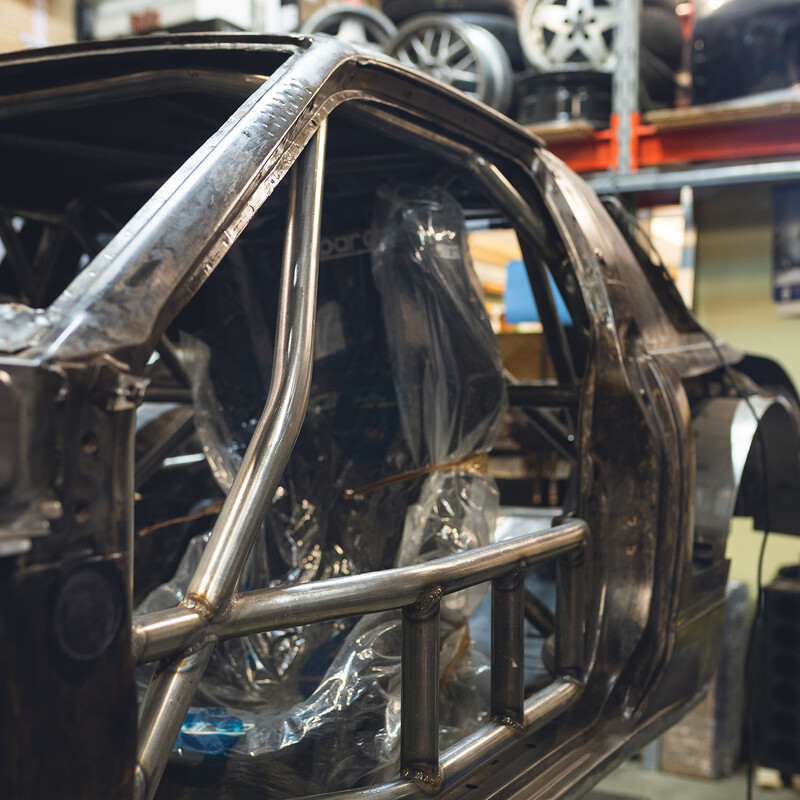

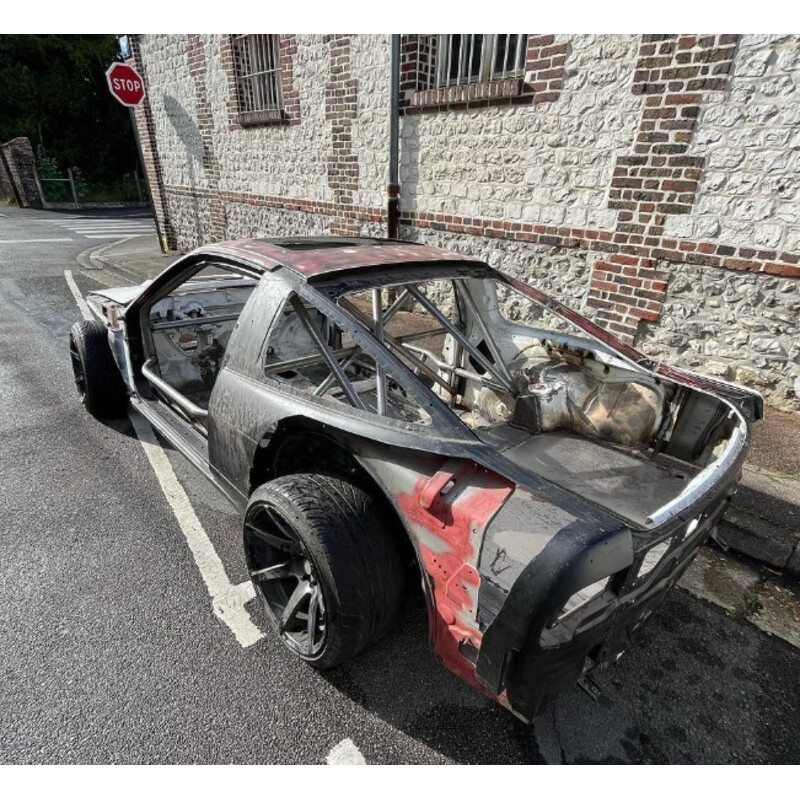

Même s'il est spécifiquement conçu pour un modèle de véhicule, un arceau est susceptible de nécessiter des modifications et adaptations lors de son installation. Si des photos de l'arceau monté sont disponibles sur cette page, celles-ci sont proposées à titre d'information uniquement et peuvent ne pas représenter la version appropriée de ce produit.

Contenu :

• Tubes découpés et gravés au laser, cintrés par machine CNC
• Goussets et plaques de renfort
• Kit d'entraînement au soudage en H
• Visserie
• Manuel d'installation imprimé
