Afficheur Data Logger AiM MXL 2 avec Module GPS

Spécifications de l'Afficheur Data Logger MXL2 AiM

Le MXL 2 Logger d'AiM est un tableau de bord numérique (également appelé afficheur) capable d'acquérir et d'afficher un très grand nombre de données. Il est doté d'un écran LCD graphique intégré dans un boîtier aux dimensions compactes, ce qui en fait un produit adapté aussi bien aux voitures qu'aux motos. Cet écran dispose d'un rétro-éclairage blanc ou rouge à fort contraste et offre une lisibilité optimale grâce à son capteur de lumière ambiante qui ajuste automatiquement la luminosité en fonction des conditions.

Totalement paramétrable, le MXL 2 vous permet de définir jusqu'à 8 pages personnalisées. Il vous suffit de choisir parmi un grand nombre de modèles disponibles et de définir quelles données afficher, leur échelle, leur unité de mesure. La navigation entre les pages s'effectue très simplement à l'aide des boutons ou d'une commande déportée (vendue séparément) si l'afficheur est hors d'atteinte.

Ce tableau de bord numérique intègre des shift lights et des alarmes configurables. Les 10 shift lights peuvent être paramétrées à loisir en définissant le régime maxi pour chaque rapport. Il en va de même pour les témoins d'alerte avec le choix de la couleur, un affichage fixe ou clignotant et la fréquence de clignotement. Vous pouvez également ajouter un texte et gérer les priorités.

L'afficheur peut interpréter les données en provenance du calculateur moteur, de l'accéléromètre et du gyromètre intégrés, d'entrées analogiques et numériques, de canaux mathématiques prédéfinis ou encore du module GPS inclus. Il se connecte facilement au calculateur (plus de 1000 modèles reconnus) et affiche instantanément des dizaines de canaux. Les données échantillonnées peuvent varier en fonction des calculateurs mais comprennent en général le régime moteur, la position du papillon, les températures d'huile, d'air et d'eau, la pression d'huile, la tension de la batterie, la vitesse, le rapport engagé, le ratio air/essence.

Ce tableau de bord numérique est pourvu de deux sorties numériques qui peuvent être configurées afin d'être activées ou désactivées en fonction des valeurs des entrées analogiques ou numériques. Vous avez ainsi la possibilité de commander des équipements extérieurs comme des phares additionnels, un ventilateur ou une pompe. La sortie CAN vous donne la possibilité d'envoyer des informations directement à un réseau CAN afin de profiter de la prise en charge de données étendues.

Vous pouvez configurer, calibrer et télécharger vos données directement à l'aide de la connexion sécurisée Wi-Fi 802.11. Plus besoin de brancher le PC à côté du véhicule, vous gardez le contrôle jusqu'à une distance de 50 mètres environ.

Le module GPS et son logiciel GPS Manager permettent d'obtenir immédiatement les temps au tour ainsi que toutes les données nécessaires à la mise au point de votre moteur et à l'amélioration de votre pilotage. Avec le GPS Manager, il est possible de définir les lignes de départ/arrivée et les intermédiaires, mais aussi de télécharger une base de données complète de circuits. Léger, rapide, fiable et précis, le module GPS fournit des informations importantes, comme par exemple l'analyse du châssis, la position sur la piste, la vitesse, les G, les temps automatiques...

Le MXL 2 est paramétrable par l'intermédiaire du logiciel Race Studio 3. Vous pouvez ainsi facilement créer, modifier, supprimer, importer et exporter des configurations à partir des différentes sources.

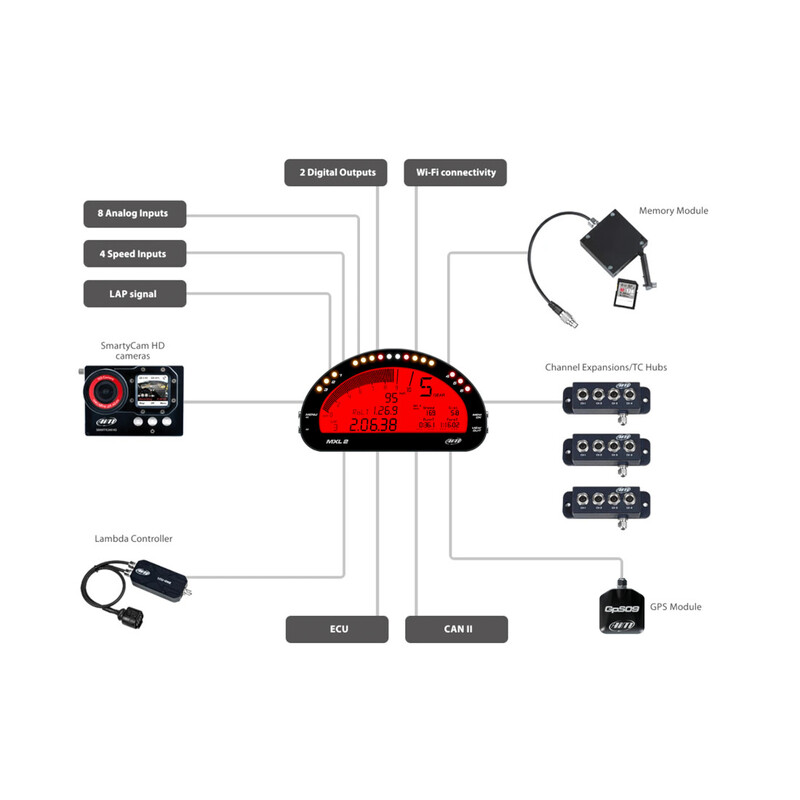

Il est possible de connecter des appareils additionnels au MXL 2 via bus CAN : extension de canaux CAN (Channel Expansion), concentrateur de thermocouples (TC Hub), contrôleur lambda, caméra SmartyCam HD, module carte SD...

Caractéristiques techniques :

• Affichage : Graphique + LED
• Rétroéclairage : Blanc ou rouge
• Alarmes LED : 6 LED RVB configurables
• Shift lights : 10 LED RVB configurables
• Connexions CAN : 3
• Connexions ECU : CAN, RS232 ou K-Line
• Compatibilité ECU : + de 1000 modèles
• Modules d'extension : Module GPS, concentrateur de canaux CAN (Channel Expansion), concentrateur de thermocouples (TC Hub), contrôleur lambda, caméra SmartyCam HD, module carte SD
• Entrées analogiques : 8 configurables, 1000 Hz maxi chacune
• Entrées numériques : 4 vitesse, 1 régime moteur
• Sorties numériques : 2 (1 A maxi chacune)
• Plateforme inertielle 3 axes : Accéléromètre ± 5 G + gyromètre
• Mémoire interne : 4 GB
• Boîtier : Aluminium anodisé

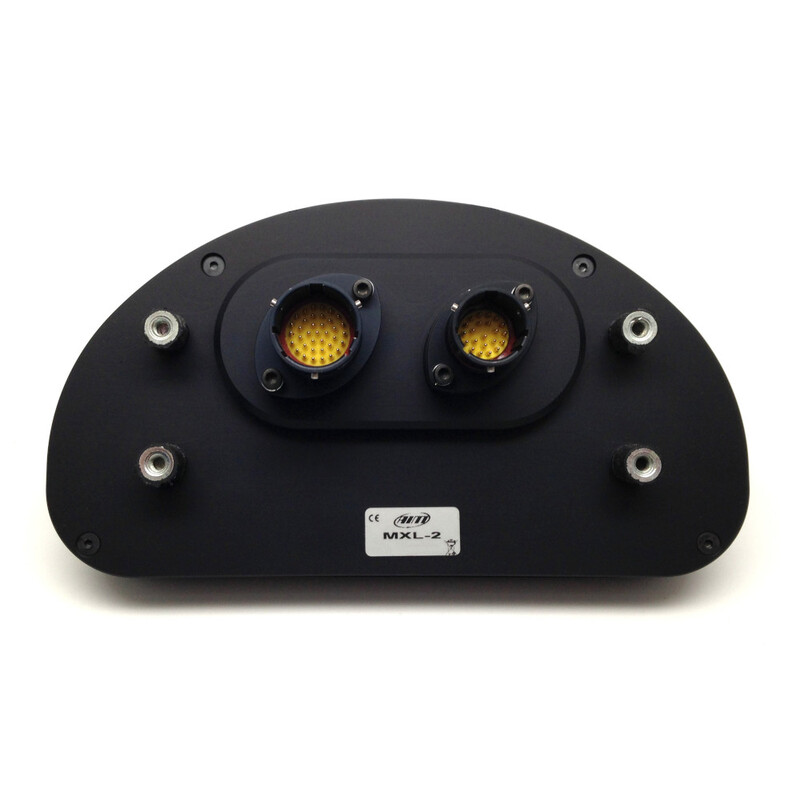

• Connecteurs : 2 connecteurs pour sports mécaniques
• Consommation électrique : 400 mA
• Dimensions : 187.8 x 103 x 21 mm
• Poids : 530 g
• Etanchéité : IP65

Inclus dans la boîte :

• MXL 2 Logger
• Câble USB

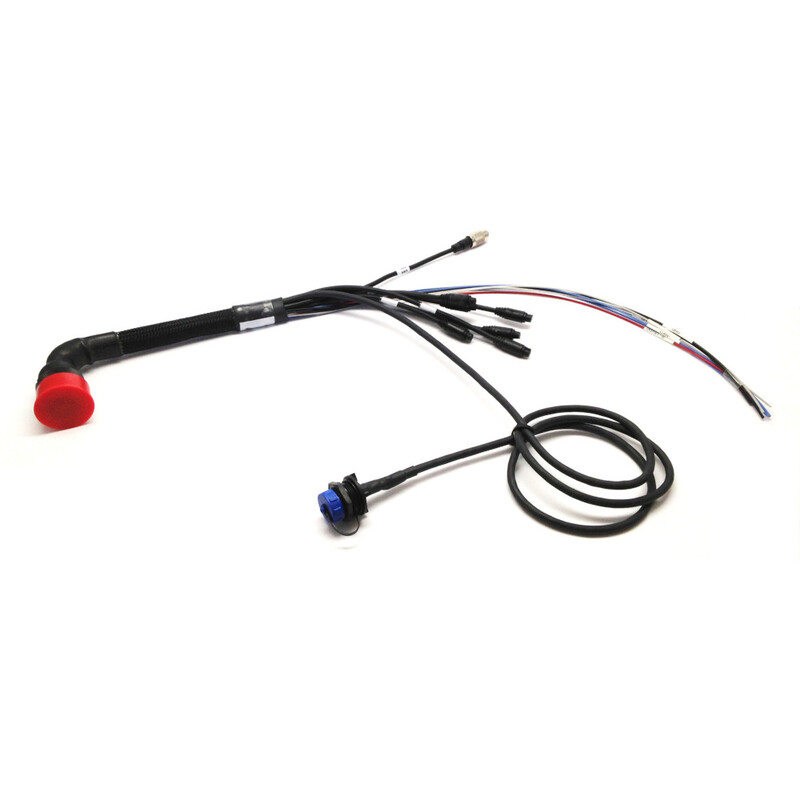

• Faisceau standard 37 broches

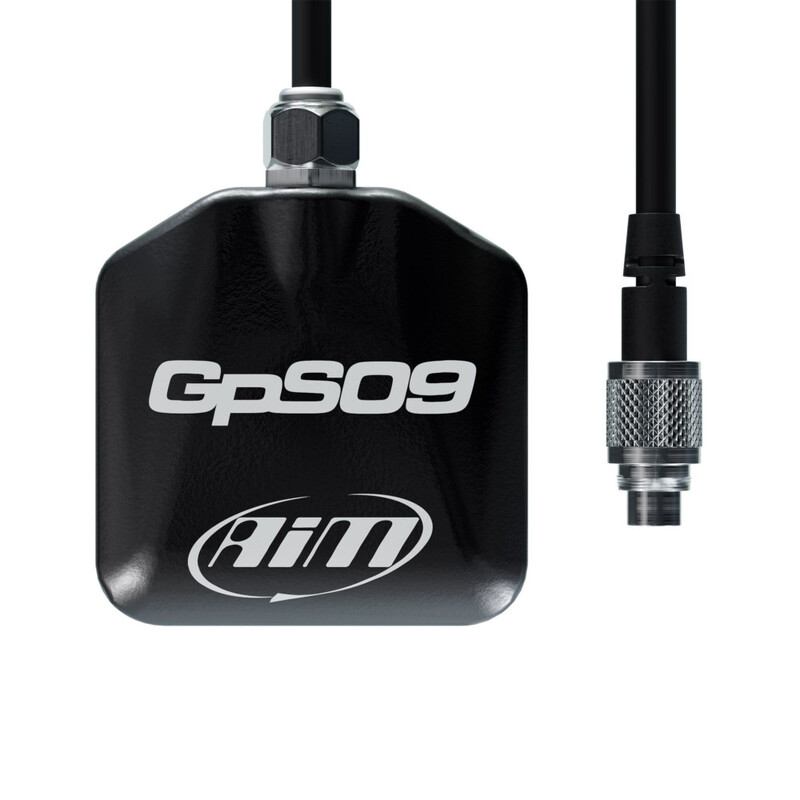

• Module GPS avec câble
• Logiciel Race Studio 3
